产品概述

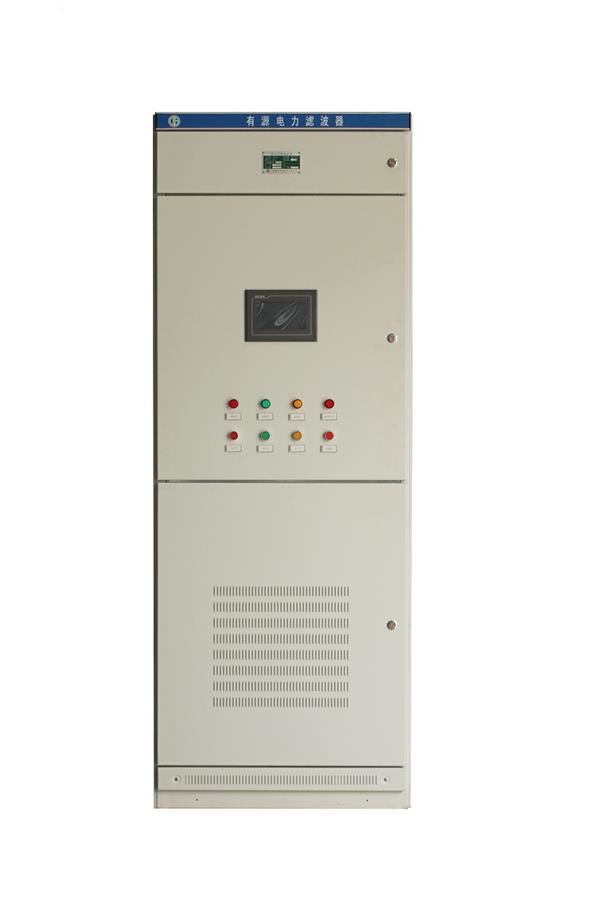

随着整流器、变频器、大型 UPS、中频炉、电弧炉、焊机等工业型大容量非线性负载在电力系统中的应用，低压配电系统中谐波问题日渐严重。 DSAPF系列设备为我公司推出的一系列电能质量治理设备，其中 DSAPF产品主要用于谐波治理。
DSAPF系列有源电力滤波器具备超强的滤波能力，能同时滤除 2～50 次谐 波，滤波能力可高达 97%以上，对阶跃变化的谐波完全补偿时间小于 20ms。 DSAPF系列有源电力滤波器可多台同时并联运行，完全适用于工业、民用领域各种情况，是大容量非线性负载谐波治理的解决方案。
产品特点
? 控制器采用数字采样模拟跟踪的数模混合技术，兼具数字补偿的精准和 模拟补偿的快速两大优势。
? 逆变器采用 LCL 滤波结构，有效抑制逆变器的开关次谐波对电网的影响。
? 控制器软件采用改进 TTA 算法，实现 2~50 次谐波选次补偿；
? 控制器硬件实现高速跟踪，设备响应速度优于 50us。
控制器采用 16 位 A/D 芯片和每周波 256点的 24 通道高速采样，同时测量负荷电流、电网电压、直流母排电压、反馈电流、功率器件温度及板上各工种电压，测量精度达到 0.2%，比常规产品的测量及补偿精度提高一个数量级。
? 控制器提供各次谐波的幅相特性修正功能，精确每次跟踪每次谐波的幅值和相位。
? 控制器集成了电能质量分析仪的全部功能，既可实时显示补偿前后 0~50次谐波电流有效值、谐波相位以及电压、电流谐波畸变率，也可显示负 荷电流、补偿后电流、电网电压的实时曲线，大大方便了对补偿效果的评估。
? 采用三相三线制及三相四线制兼容的硬件拓扑结构和软件代码，既简化生产，又节省三相四线制的制造成本。
? 软件、硬件同时提供多重保护功能，包括设备过流、直流侧过压、系统 侧欠压、IGBT 模块过温、电抗过温和 IGBT 模块故障保护，且可根据需 要，自由调整各保护定值。
? 可根据负荷侧补偿电流大小，自动实现设备的起停，实现低负荷电流情况下的节能。
? 具有 IGBT 模块及电抗器过温自动启动冷却设备的功能，最大限度实现节能降噪。
? 设备任一保护动作时，自动启动故障录波，记录下保护动作前后各数个周波内的全部电气量实时数据，有利于设备故障后的事故分析和参数调整。
? 实现谐波补偿、无功补偿、三相平衡、零序消除等多个功能同时补偿，也可根据需要选择其中一种或多种功能选择性投入。
? 采用高速差分传输技术实现 PWM 信号输出，大大提高控制器的抗干扰能力。
? 通过更换驱动接口，支持 IGBT、IPM 或其它集成模块等各种电力电子器件，方便器件采购和设备生产。
? 在采用高性能的电力电子器件时，载波频率高达 20KHz，使得 25 次以上谐波跟踪精度大大提高。
? 设备内置谐波发生器功能，可自由选择多个谐波电流组合输出，且每次谐波的幅度和相位均可任意调整。
